پمپ دنده ای GF.10 ایران تولید

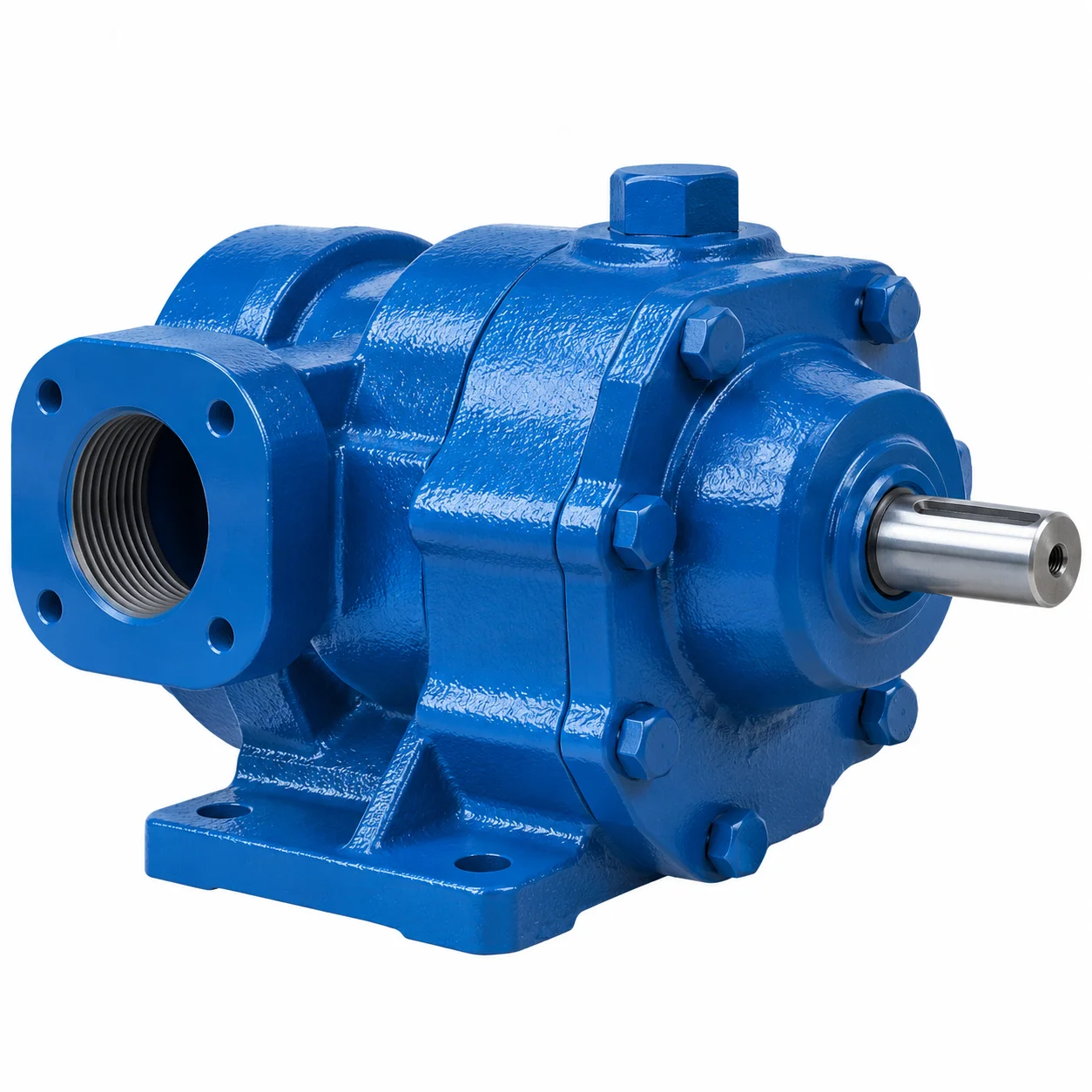

پمپ دنده ای GF.10 ایران تولید دارای پوسته چدنی، چرخ‌دنده‌های فولادی آبکاری‌شده و اتصالات فلنجی است. وزن کاتالوگی این مدل ۱۶۱ کیلوگرم بوده و دبی آن در سرعت ۳۰۰ دور برابر ۲۵.۵ مترمکعب بر ساعت و در سرعت ۷۰۰ دور برابر ۶۰ مترمکعب بر ساعت است. انتخاب دور مناسب به نوع سیال، ویسکوزیته و شرایط خط انتقال بستگی دارد.

مشخصات فنی پمپ دنده ای GF10 ایران تولید

دبی پمپ دنده ای GF10 چقدر است؟

دبی، حجم مایعی است که پمپ در مدت مشخص جابه‌جا می‌کند. ظرفیت انتقال یک پمپ دنده‌ای به دور شفت وابسته است؛ اما ویسکوزیته، اختلاف فشار و وضعیت مکش نیز می‌توانند دبی واقعی را تغییر دهند.

طبق جدول عملکرد ایران تولید، ظرفیت مدل GF10 در دو سرعت مشخص به شرح زیر است:

بنابراین بالاترین دبی درج‌شده در جدول بررسی‌شده برای GF10، برابر ۶۰ مترمکعب بر ساعت یا ۱۰۰۰ لیتر در دقیقه در سرعت ۷۰۰ دور است.

این ظرفیت مربوط به شرایط کاتالوگ است و نباید آن را برای همه روغن‌ها، دماها و مسیرهای لوله‌کشی تضمین‌شده دانست. برای مواد غلیظ‌تر، ممکن است انتخاب دور پایین‌تر و موتور متناسب ضروری باشد.

فشار کاری پمپ GF10 و تفاوت آن با دبی

دبی و فشار دو مفهوم متفاوت هستند. دبی نشان می‌دهد چه مقدار سیال منتقل می‌شود؛ درحالی‌که فشار به مقاومتی مربوط است که پمپ در مسیر انتقال باید بر آن غلبه کند.

کاتالوگ GF10 داده‌های عملکرد را در فشارهای ۲، ۴ و ۶ بار ارائه می‌کند. این مقادیر نقاط جدول عملکرد هستند و به‌تنهایی به معنی مجاز بودن تمام شرایط کاری در فشار ۶ بار نیستند.

هنگام انتخاب پمپ باید افت فشار ناشی از طول لوله، قطر مسیر، شیرآلات، زانوها، اختلاف ارتفاع و گرانروی مایع محاسبه شود. همچنین فشار مجاز مجموعه پمپ، اتصالات و تجهیزات حفاظتی باید بررسی شود.

توان موردنیاز پمپ GF10 و انتخاب الکتروموتور

برای انتخاب الکتروموتور GF10، علاوه بر دبی و فشار، نوع سیال و گشتاور راه‌اندازی اهمیت دارند. به‌ویژه هنگام انتقال مایعات سنگین، استفاده از توان نامناسب می‌تواند راه‌اندازی و عملکرد مجموعه را با مشکل مواجه کند.

جدول زیر توان ورودی درج‌شده در کاتالوگ را برای سیالات سبک و سنگین نشان می‌دهد:

اعداد جدول، توان ورودی در شرایط مشخص کاتالوگ هستند و نباید بدون محاسبات فنی، مستقیماً به‌عنوان توان قطعی الکتروموتور انتخاب شوند.

در انتخاب نهایی باید دور موردنیاز، گشتاور راه‌اندازی، ویسکوزیته سیال در دمای کار، مدت فعالیت روزانه، تلفات مجموعه محرک و ضریب اطمینان بررسی شوند. در صورت نیاز به کاهش دور، استفاده از گیربکس مناسب نیز مطرح می‌شود.

کاربردهای پمپ غلیظ کش GF10

پمپ غلیظ کش GF10 برای بررسی در خطوط صنعتی با ظرفیت انتقال بالا و سیالات روغن‌کار سازگار مورد استفاده قرار می‌گیرد. در چنین سیستم‌هایی، پایداری دبی، انتخاب دور مناسب و جلوگیری از افزایش نامناسب فشار اهمیت دارند.

کاربردهای قابل بررسی این مدل شامل انتقال روغن‌های صنعتی، روانکارها و بعضی مایعات با گرانروی متوسط یا بالا است؛ مشروط بر اینکه سیال با مواد سازنده پمپ و شرایط عملکرد آن سازگار باشد.

برای انتخاب صحیح باید موارد زیر مشخص شوند:

• نوع سیال و ترکیب شیمیایی آن
• ویسکوزیته یا گرانروی در دمای واقعی کار
• خاصیت روانکاری مایع
• وجود ذرات جامد، مواد ساینده یا خورنده
• مقدار دبی موردنیاز خط انتقال
• فشار و افت فشار مسیر
• دمای مایع و مدت کارکرد روزانه
• سازگاری آب‌بندی و اجزای داخلی پمپ

استفاده برای گازوئیل، سوخت‌های سبک، مواد شیمیایی و سیالات خاص به بررسی جداگانه نیاز دارد. وجود نام یک ماده در کاربردهای عمومی پمپ‌های دنده‌ای، به معنی تأیید خودکار آن برای هر نمونه استاندارد GF10 نیست.

ارتفاع مکش و طول مسیر انتقال پمپ GF10

اینکه پمپ دنده‌ای GF10 بتواند مایع را از چه ارتفاعی مکش کند یا تا چه فاصله‌ای انتقال دهد، تنها با دانستن مدل و اندازه دهانه مشخص نمی‌شود.

ارتفاع سطح مایع نسبت به پمپ، طول و قطر لوله مکش، تعداد زانوها، دما، غلظت و افت فشار کل مسیر باید بررسی شوند. به‌خصوص در انتقال روغن‌های غلیظ، افت فشار مسیر مکش می‌تواند عملکرد مجموعه را محدود کند.

همچنین نباید فشار کاری پمپ را بدون محاسبه، مستقیماً به ارتفاع انتقال قابل‌دستیابی تبدیل کرد؛ زیرا مقاومت اصطکاکی مسیر و خواص سیال در نتیجه نهایی نقش دارند.

نکات مهم نصب و ایمنی GF10

GF10 یک پمپ جابه‌جایی مثبت است. در این نوع پمپ، بسته‌شدن خروجی بدون حفاظت مناسب می‌تواند باعث افزایش خطرناک فشار شود؛ بنابراین پیش‌بینی تجهیزات حفاظت فشار ضروری است.

پیش از راه‌اندازی، جهت چرخش شفت، وضعیت کوپلینگ، هم‌راستایی محور پمپ و موتور، اتصال صحیح فلنج‌ها و مناسب بودن مسیر مکش بررسی شود.

در بعضی مدل‌های پمپ دنده‌ای ایران تولید، سوپاپ اطمینان روی پوسته نصب می‌شود. وجود، نوع و تنظیمات این تجهیز در کالای تحویلی GF10 باید جداگانه کنترل شود.

از کارکرد خشک پمپ جلوگیری کنید. همچنین ورود ذرات سخت و مواد نامناسب به محفظه دنده‌ها ممکن است به قطعات داخلی آسیب وارد کند.

تفاوت پمپ دنده ای GF10 با GF9 ایران تولید

مدل‌های GF9 و GF10 هر دو دارای دهانه ۴ اینچ هستند؛ بااین‌حال، ظرفیت انتقال و وزن یکسانی ندارند. بنابراین نمی‌توان فقط براساس اندازه دهانه، این دو مدل را معادل دانست.

در سرعت یکسان ۷۰۰ دور در دقیقه، ظرفیت کاتالوگی GF10 بیشتر از GF9 است. اما انتخاب مدل بزرگ‌تر زمانی منطقی است که سیستم واقعاً به چنین ظرفیتی نیاز داشته باشد.

به همین دلیل، هنگام خرید پمپ دنده ای GF10 باید ظرفیت موردنیاز خط، فشار کاری و توان مجموعه محرک با دقت بررسی شود.

درباره شرکت ایران تولید

گروه صنعتی ایران تولید از تولیدکنندگان ایرانی پمپ‌های صنعتی است که محصولات مختلفی را در سری‌های GF و HF ارائه می‌کند. این مدل‌ها از نظر اندازه، ظرفیت انتقال و شرایط کاربرد تفاوت دارند.

مدل GF10 برای سیستم‌هایی قابل بررسی است که به ظرفیت انتقال بالاتر از بعضی مدل‌های کوچک‌تر سری GF نیاز دارند. بااین‌حال، انتخاب صحیح باید براساس اطلاعات فنی و شرایط واقعی کاربرد انجام شود.

سؤالات متداول پمپ دنده ای GF10 ایران تولید

دبی پمپ دنده‌ای GF10 چقدر است؟

طبق جدول کاتالوگ، ظرفیت این مدل در ۳۰۰ دور برابر ۴۲۵ لیتر در دقیقه و در ۷۰۰ دور برابر ۱۰۰۰ لیتر در دقیقه است.

دهانه ورودی و خروجی GF10 چند اینچ است؟

دهانه ورودی و خروجی این مدل هر دو ۴ اینچ هستند. این مقدار در جدول ابعاد کاتالوگ ایران تولید ثبت شده است.

وزن پمپ GF10 چند کیلوگرم است؟

وزن خالص کاتالوگی این پمپ ۱۶۱ کیلوگرم است. وزن مجموعه همراه موتور، گیربکس یا بسته‌بندی می‌تواند متفاوت باشد.

فشار کاری پمپ GF10 چند بار است؟

کاتالوگ عملکرد این مدل را در فشارهای ۲، ۴ و ۶ بار نشان می‌دهد. فشار مناسب پروژه باید با توجه به شرایط واقعی سیستم مشخص شود.

چه الکتروموتوری برای GF10 مناسب است؟

توان الکتروموتور به دور، فشار، نوع سیال و گشتاور راه‌اندازی وابسته است. برای انتخاب موتور باید از جدول عملکرد و محاسبات متناسب با کاربرد استفاده شود.

آیا GF10 برای روغن غلیظ مناسب است؟

این مدل در خانواده پمپ‌های انتقال سیالات روغن‌کار قرار دارد. مناسب بودن آن برای روغن غلیظ مشخص باید براساس ویسکوزیته، دما، شرایط مکش و توان محرک بررسی شود.

آیا GF10 همراه الکتروموتور عرضه می‌شود؟

این موضوع به نوع کالای عرضه‌شده بستگی دارد. پیش از سفارش باید مشخص شود قیمت مربوط به پمپ تکی است یا مجموعه همراه موتور و تجهیزات کوپله.

خرید و قیمت پمپ دنده ای GF10 ایران تولید

برای خرید پمپ دنده ای GF10 ایران تولید، ابتدا نوع سیال، گرانروی، دمای کار، دبی موردنیاز و فشار مسیر را مشخص کنید. این اطلاعات برای انتخاب دور، توان الکتروموتور و تجهیزات جانبی ضروری هستند.

قیمت پمپ دنده ای GF10 به شرایط فروش، موجودی و تجهیزات همراه بستگی دارد. برای بررسی مشخصات فنی و استعلام قیمت این مدل، با مجموعه امین فلو در ارتباط باشید.
