پمپ دنده ای GF.9 ایران تولید

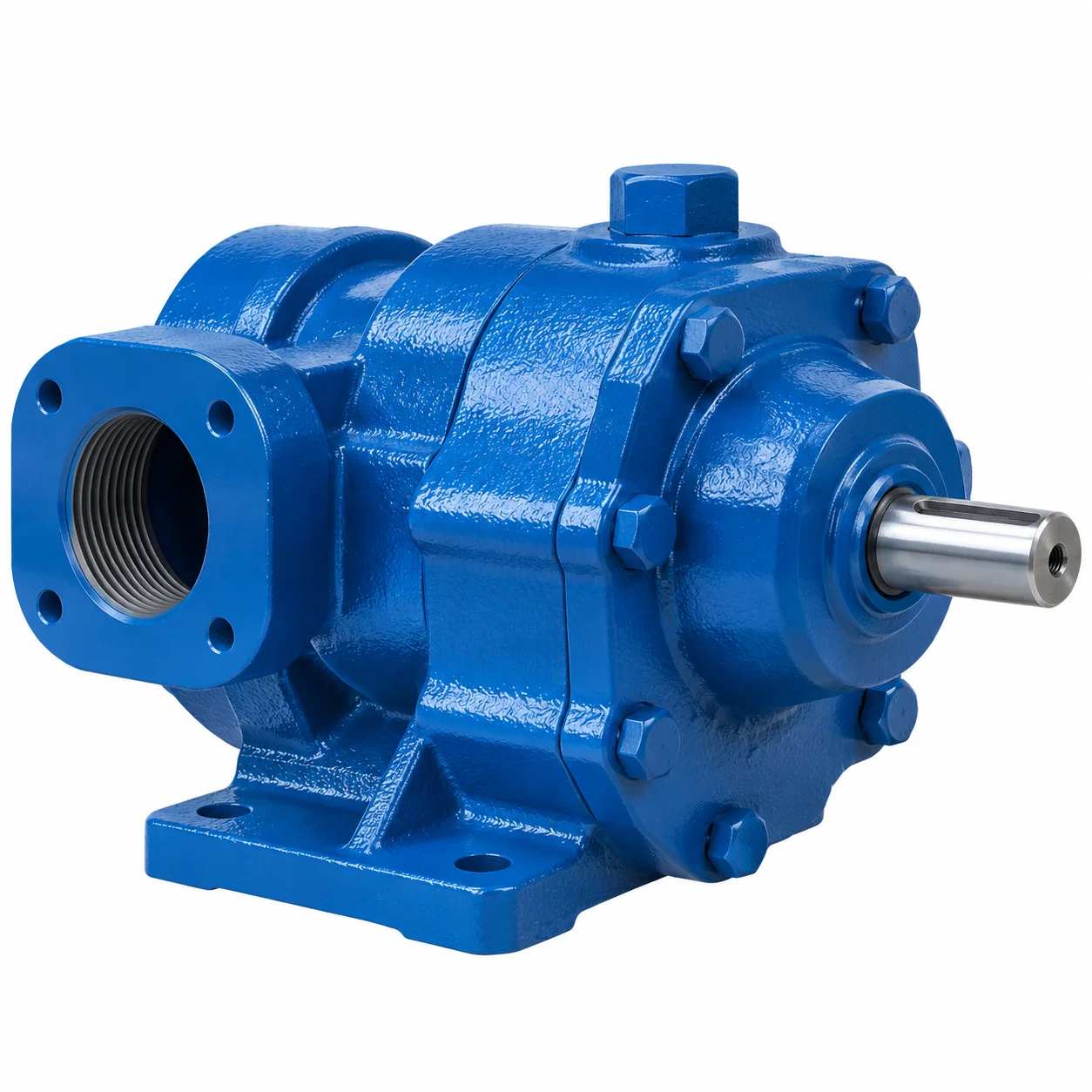

پمپ دنده ای GF9 ایران تولید یکی از پمپ‌های صنعتی سری GF با دهانه ورودی و خروجی ۴ اینچ است. این پمپ از مکانیزم جابه‌جایی مثبت استفاده می‌کند و برای انتقال روغن‌ها و سیالات صنعتی سازگار که خاصیت روانکاری دارند، قابل بررسی است. ظرفیت انتقال، فشار کاری و توان محرک آن باید متناسب با نوع مایع و شرایط خط انتخاب شوند.

مدل GF9 که با نام GF.9 نیز شناخته می‌شود، دارای پوسته چدنی، چرخ‌دنده‌های فولادی آبکاری‌شده و اتصالات فلنجی است. وزن کاتالوگی پمپ ۸۳ کیلوگرم بوده و طبق جدول عملکرد سازنده، دبی آن در دورهای ۳۰۰ و ۷۰۰ به‌ترتیب ۱۴.۴ و ۳۳.۶ مترمکعب در ساعت است.

مشخصات فنی پمپ دنده ای GF9 ایران تولید

دبی پمپ GF9 در دورهای مختلف

دبی یا ظرفیت انتقال نشان می‌دهد پمپ در یک ساعت یا یک دقیقه چه حجمی از مایع را جابه‌جا می‌کند. در پمپ‌های دنده‌ای، سرعت چرخش شفت یکی از عوامل اصلی تعیین ظرفیت انتقال است؛ بااین‌حال، ویسکوزیته، فشار و دمای مایع نیز بر عملکرد واقعی اثر دارند.

طبق جدول کاتالوگ، دبی پمپ دنده ای GF9 ایران تولید در دو سرعت زیر ارائه شده است:

بنابراین بیشترین دبی درج‌شده در جدول بررسی‌شده برای GF9 برابر ۳۳.۶ مترمکعب در ساعت یا ۵۶۰ لیتر در دقیقه در دور ۷۰۰ است. این عدد ظرفیت کاتالوگی است و به معنای تضمین همین دبی برای هر نوع روغن یا هر مسیر لوله‌کشی نیست.

برای روغن‌های غلیظ‌تر ممکن است کار در دور پایین‌تر مناسب‌تر باشد. انتخاب دور باید بر اساس گرانروی سیال در دمای واقعی کار، شرایط مکش و فشار موردنیاز انجام شود. در جدول بررسی‌شده برای GF9 داده‌ای در دور ۹۰۰ ارائه نشده است؛ بنابراین نباید ظرفیت این دور را حدس زد.

فشار کاری پمپ دنده ای GF9 ایران تولید

فشار و دبی دو مفهوم متفاوت هستند. دبی حجم مایع منتقل‌شده را بیان می‌کند، درحالی‌که فشار به مقاومتی مربوط است که پمپ برای عبور مایع از خط انتقال باید بر آن غلبه کند.

در جدول عملکرد GF9، اطلاعات مربوط به فشارهای ۲، ۴ و ۶ بار درج شده است. این اعداد نقاط بررسی‌شده در کاتالوگ هستند و به‌تنهایی ثابت نمی‌کنند که هر ترکیب سیال، دور و شرایط نصب برای کار مداوم در فشار ۶ بار مناسب است.

افزایش طول مسیر، کاهش قطر لوله، استفاده از اتصالات متعدد و افزایش ویسکوزیته می‌تواند افت فشار سیستم را بیشتر کند. بنابراین هنگام خرید پمپ دنده ای GF9 باید شرایط واقعی خط انتقال بررسی شود.

توان ورودی و انتخاب الکتروموتور GF9

برای انتخاب الکتروموتور، تنها دانستن سایز ۴ اینچ پمپ کافی نیست. توان موردنیاز با تغییر دور، فشار و نوع مایع تغییر می‌کند. کاتالوگ ایران تولید برای GF9، توان ورودی را در شرایط مختلف سیال سبک و سنگین ارائه می‌کند.

این اعداد، توان ورودی ثبت‌شده در شرایط جدول هستند؛ نه پیشنهاد قطعی برای توان پلاک الکتروموتور. در انتخاب نهایی باید گشتاور راه‌اندازی، ضریب اطمینان، شرایط کارکرد و تلفات مجموعه انتقال قدرت نیز بررسی شوند.

در صورت استفاده از الکتروموتور با دور بالاتر از دور موردنیاز پمپ، ممکن است گیربکس کاهنده دور یا آرایش محرک مناسب ضروری باشد. نوع مجموعه باید پیش از کوپله‌کردن مشخص شود.

آیا GF9 راندمان بالایی دارد؟

راندمان پمپ به نسبت توان مفید به توان دریافتی مربوط می‌شود و معمولاً به‌صورت درصد بیان می‌گردد. اما اعدادی مانند ۱۴.۴ و ۳۳.۶ مترمکعب در ساعت، ظرفیت انتقال یا دبی هستند؛ نه درصد راندمان.

از آنجا که درصد راندمان مشخص و قابل استنادی برای GF9 در جدول بررسی‌شده ارائه نشده است، نمی‌توان یک عدد ثابت به‌عنوان راندمان این مدل اعلام کرد. برای ارزیابی عملکرد، باید شرایط واقعی پمپ و سیستم بررسی شود.

کاربردهای پمپ غلیظ کش GF9

پمپ غلیظ کش GF9 برای بررسی در سیستم‌هایی کاربرد دارد که نیازمند انتقال حجم قابل‌توجهی از سیالات روغن‌کار و سازگار هستند. این مدل با دهانه ۴ اینچ نسبت به بسیاری از اعضای کوچک‌تر سری GF ظرفیت انتقال بیشتری دارد.

کاربردهای قابل بررسی شامل انتقال روغن‌های صنعتی، روانکارهای سازگار و برخی مایعات دارای گرانروی متوسط تا بالا در واحدهای صنعتی است.

بااین‌حال، عبارت «غلیظ‌کش» به معنای مناسب‌بودن پمپ برای تمام مواد غلیظ نیست. هنگام انتخاب باید موارد زیر بررسی شوند:

• نوع سیال و ترکیب شیمیایی آن
• ویسکوزیته در دمای واقعی کار
• خاصیت روانکاری سیال
• وجود ذرات جامد یا مواد ساینده
• سازگاری با پوسته، چرخ‌دنده و آب‌بندی
• دبی و اختلاف فشار موردنیاز
• مدت کارکرد و تعداد دفعات راه‌اندازی

استفاده برای گازوئیل، سوخت‌های سبک، مواد خورنده، رزین یا سایر مایعات خاص باید پس از تأیید فنی و بررسی الزامات ایمنی انجام شود. مناسب‌بودن یک سیال برای پمپ را نباید صرفاً از روی نام یا غلظت آن نتیجه گرفت.

ارتفاع مکش و طول مسیر انتقال پمپ GF9

یکی از پرسش‌های رایج این است که پمپ دنده ای GF9 ایران تولید از چه ارتفاعی مکش می‌کند و مایع را تا چه فاصله‌ای انتقال می‌دهد.

برای پاسخ دقیق باید سطح مایع نسبت به پمپ، قطر و طول لوله مکش، تعداد زانوها، دما، گرانروی و افت فشار کل مسیر مشخص باشد. بنابراین اعلام یک ارتفاع مکش یا طول انتقال ثابت برای تمام کاربردهای GF9 از نظر فنی صحیح نیست.

به‌ویژه در سیالات غلیظ، مقاومت مسیر مکش می‌تواند عملکرد پمپ را محدود کند. طراحی مسیر مناسب و جلوگیری از ورود هوا به خط مکش اهمیت زیادی دارد.

نکات ایمنی و نصب پمپ دنده ای GF9

GF9 یک پمپ جابه‌جایی مثبت است. در این نوع پمپ، بسته‌شدن مسیر خروجی بدون حفاظت مناسب می‌تواند باعث افزایش خطرناک فشار شود. بنابراین وجود و عملکرد صحیح تجهیزات حفاظت فشار باید کنترل شود.

پیش از راه‌اندازی، وضعیت سوپاپ اطمینان مجموعه تحویلی، جهت دوران، هم‌راستایی شفت و کوپلینگ، اتصال فلنج‌ها و آماده‌بودن مسیر مکش بررسی شود. وجود سوپاپ در یک تصویر یا نقشه کاتالوگ، به‌تنهایی جای بررسی تجهیز واقعی تحویلی را نمی‌گیرد.

از کارکرد خشک پمپ جلوگیری کنید و برای کاهش احتمال آسیب به چرخ‌دنده‌ها و بوش‌ها، ورود ذرات سخت و مواد نامناسب به داخل پمپ را محدود کنید.

تفاوت پمپ GF9 با GF8 ایران تولید

هر دو مدل در خانواده پمپ‌های دنده‌ای GF قرار دارند، اما از نظر سایز دهانه، وزن و ظرفیت انتقال متفاوت هستند.

در شرایط جدول کاتالوگ، GF9 در دور ۷۰۰ ظرفیت بیشتری نسبت به GF8 دارد. بااین‌حال، سایز بزرگ‌تر همیشه انتخاب بهتر نیست. تطبیق ظرفیت پمپ با مصرف واقعی خط می‌تواند از افزایش غیرضروری هزینه تجهیزات جلوگیری کند.

درباره شرکت ایران تولید

گروه صنعتی ایران تولید از سازندگان ایرانی پمپ‌های صنعتی است که مدل‌های مختلف پمپ دنده‌ای را در خانواده‌هایی مانند GF و HF عرضه می‌کند.

سری GF شامل پمپ‌هایی با اندازه دهانه و ظرفیت انتقال متفاوت است. این تنوع به خریداران کمک می‌کند با توجه به نیاز فرایند، مشخصات مدل‌های مختلف را مقایسه کنند.

سؤالات متداول درباره پمپ دنده ای GF9 ایران تولید

دبی پمپ دنده ای GF9 چند لیتر در دقیقه است؟

طبق جدول کاتالوگ، دبی GF9 در ۳۰۰ دور برابر ۲۴۰ لیتر در دقیقه و در ۷۰۰ دور برابر ۵۶۰ لیتر در دقیقه است.

سایز ورودی و خروجی GF9 چقدر است؟

ورودی و خروجی این پمپ هر دو ۴ اینچ و از نوع اتصال فلنجی هستند.

وزن پمپ GF9 چند کیلوگرم است؟

وزن کاتالوگی خود پمپ ۸۳ کیلوگرم است. وزن مجموعه همراه موتور، شاسی یا بسته‌بندی می‌تواند بیشتر باشد.

فشار کاری GF9 چند بار است؟

در جدول عملکرد این مدل، داده‌هایی برای فشارهای ۲، ۴ و ۶ بار ثبت شده است. فشار مناسب باید بر اساس شرایط واقعی سیستم تعیین شود.

آیا GF9 برای روغن غلیظ مناسب است؟

این مدل برای بررسی انتقال سیالات روغن‌کار سازگار کاربرد دارد. انتخاب نهایی به گرانروی، دما، فشار و دور موردنیاز بستگی دارد.

چه الکتروموتوری برای GF9 مناسب است؟

توان موتور به شرایط کار وابسته است. جدول کاتالوگ توان ورودی را در دورها و فشارهای مشخص نشان می‌دهد، اما توان نهایی الکتروموتور باید متناسب با سیستم انتخاب شود.

آیا GF9 همراه موتور عرضه می‌شود؟

این موضوع به نوع عرضه محصول بستگی دارد. پیش از سفارش باید مشخص شود قیمت مربوط به پمپ تکی است یا مجموعه همراه الکتروموتور، گیربکس و کوپلینگ.

خرید و قیمت پمپ دنده ای GF9 ایران تولید

برای خرید پمپ دنده ای GF9 بهتر است ابتدا نوع سیال، دبی موردنیاز، اختلاف فشار، دما و مشخصات لوله‌کشی تعیین شود. این اطلاعات به انتخاب دور و تجهیزات محرک مناسب کمک می‌کنند.

برای اطلاع از قیمت پمپ دنده ای GF9، موجودی و مشخصات عرضه این مدل، می‌توانید با مجموعه امین فلو در ارتباط باشید و شرایط کاربرد خود را اعلام کنید.
