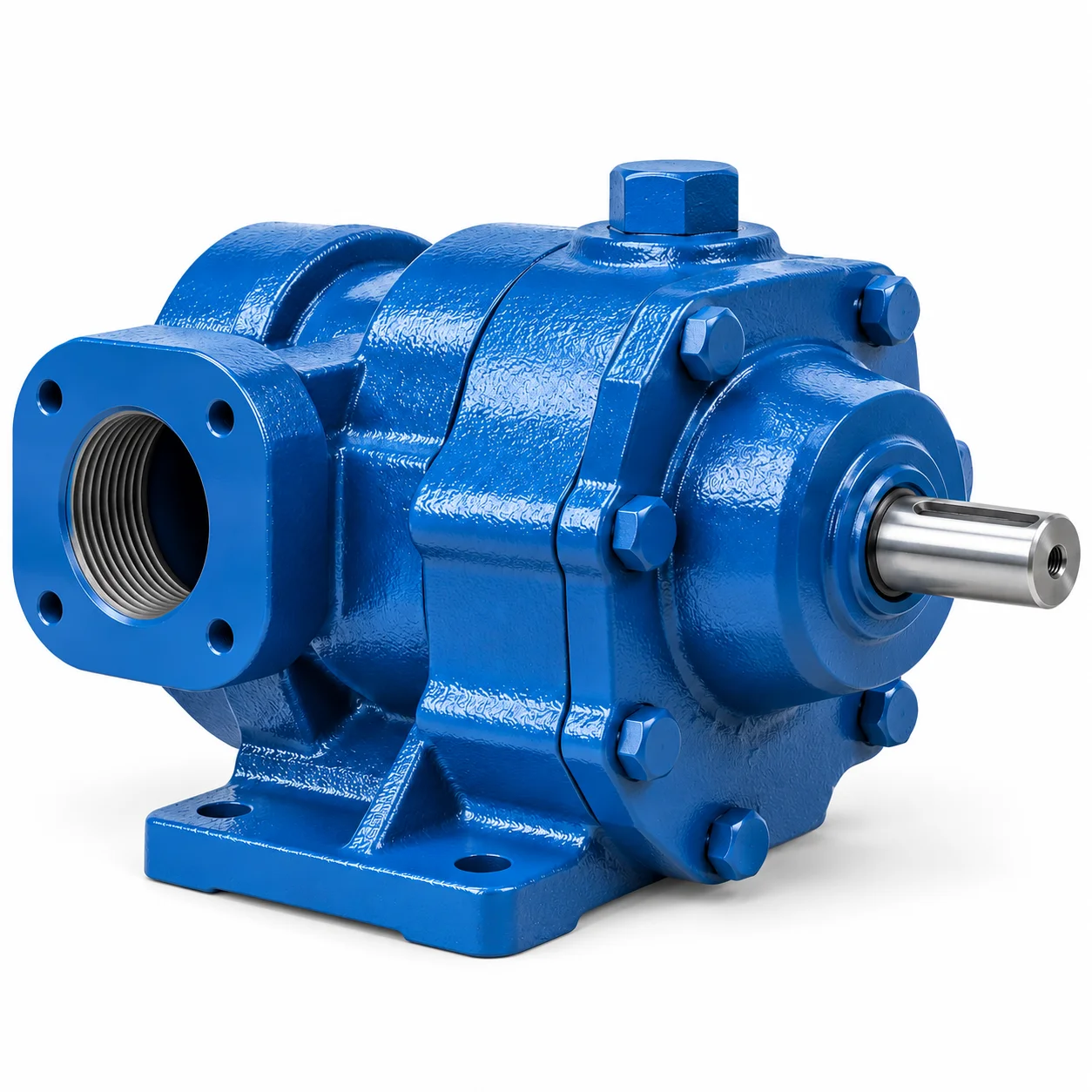

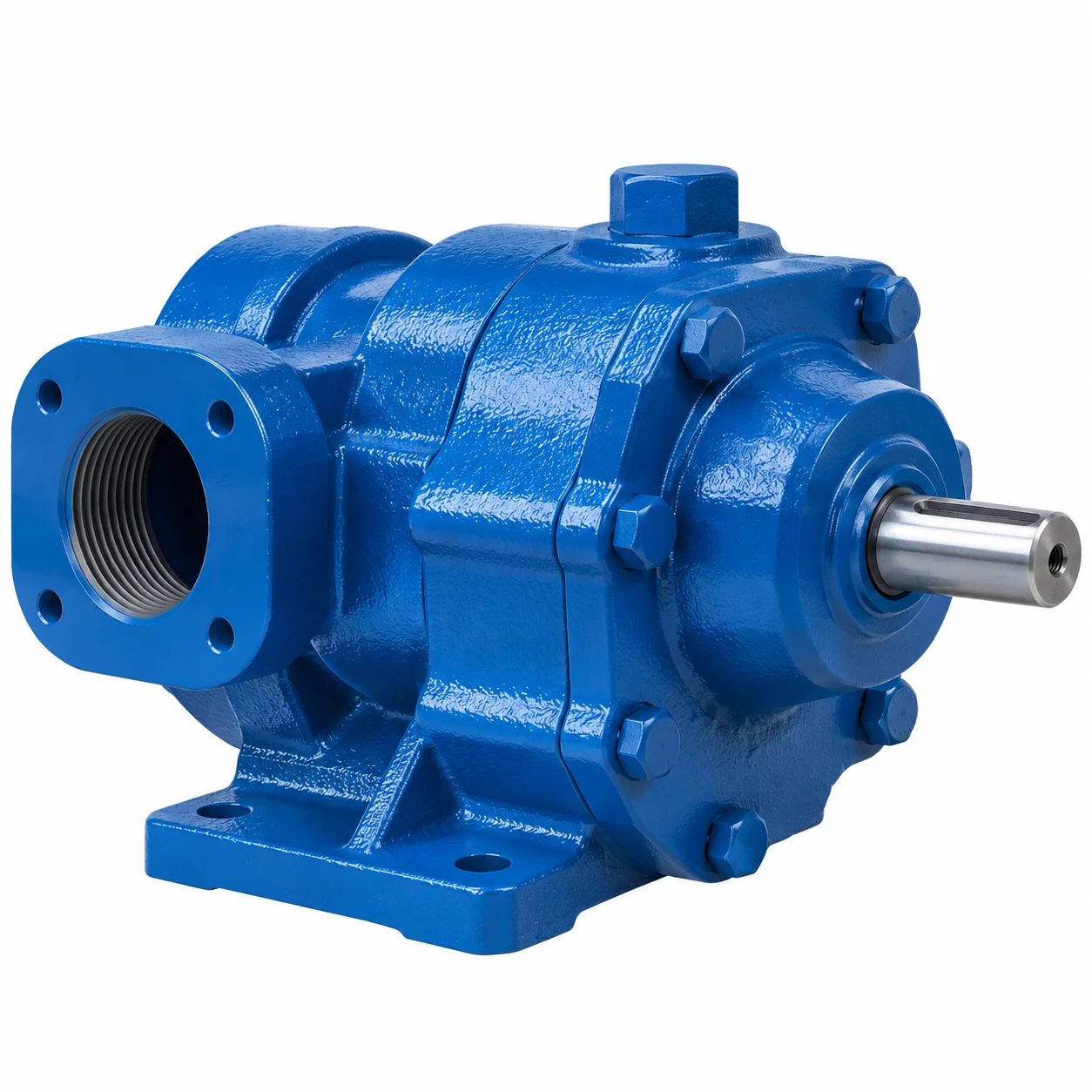

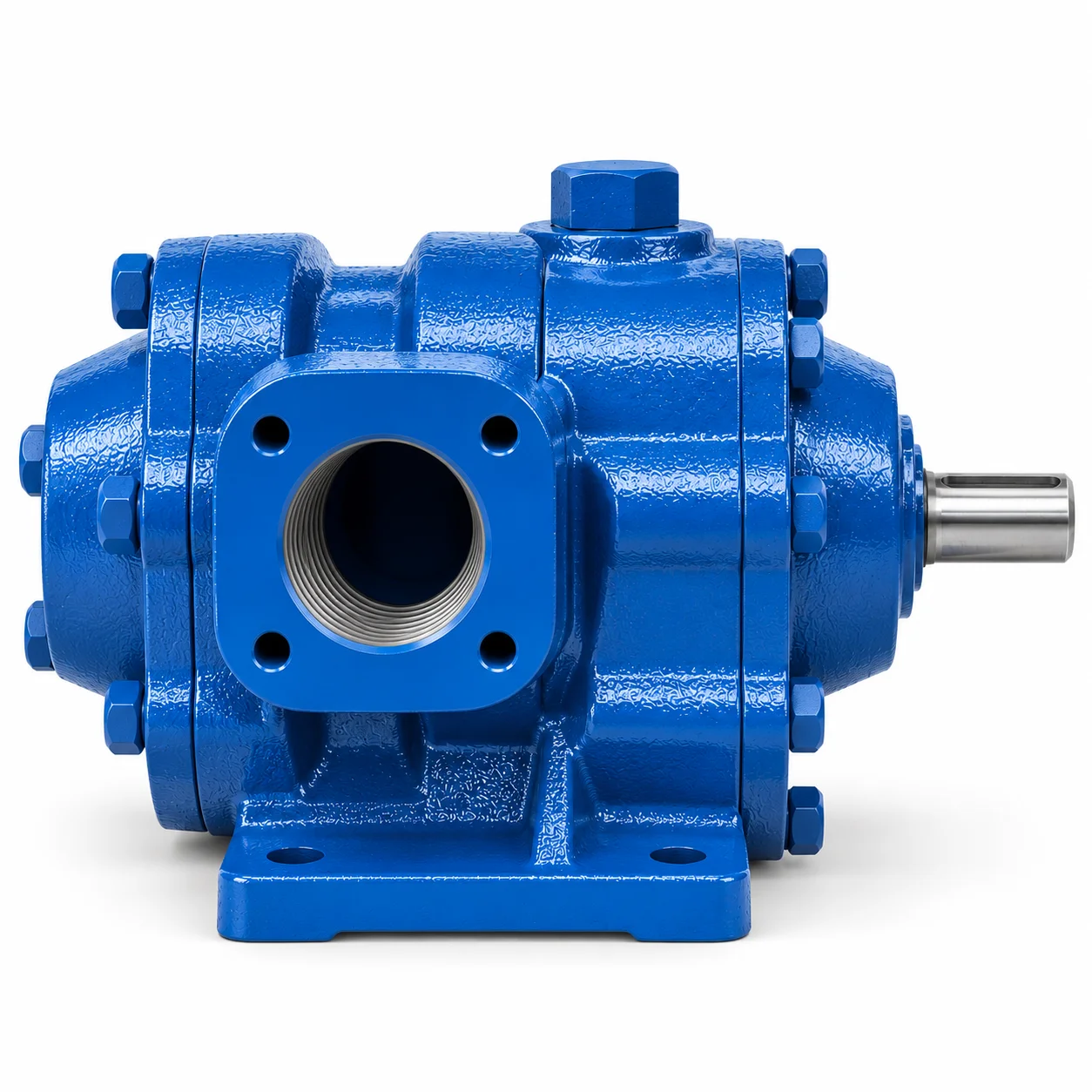

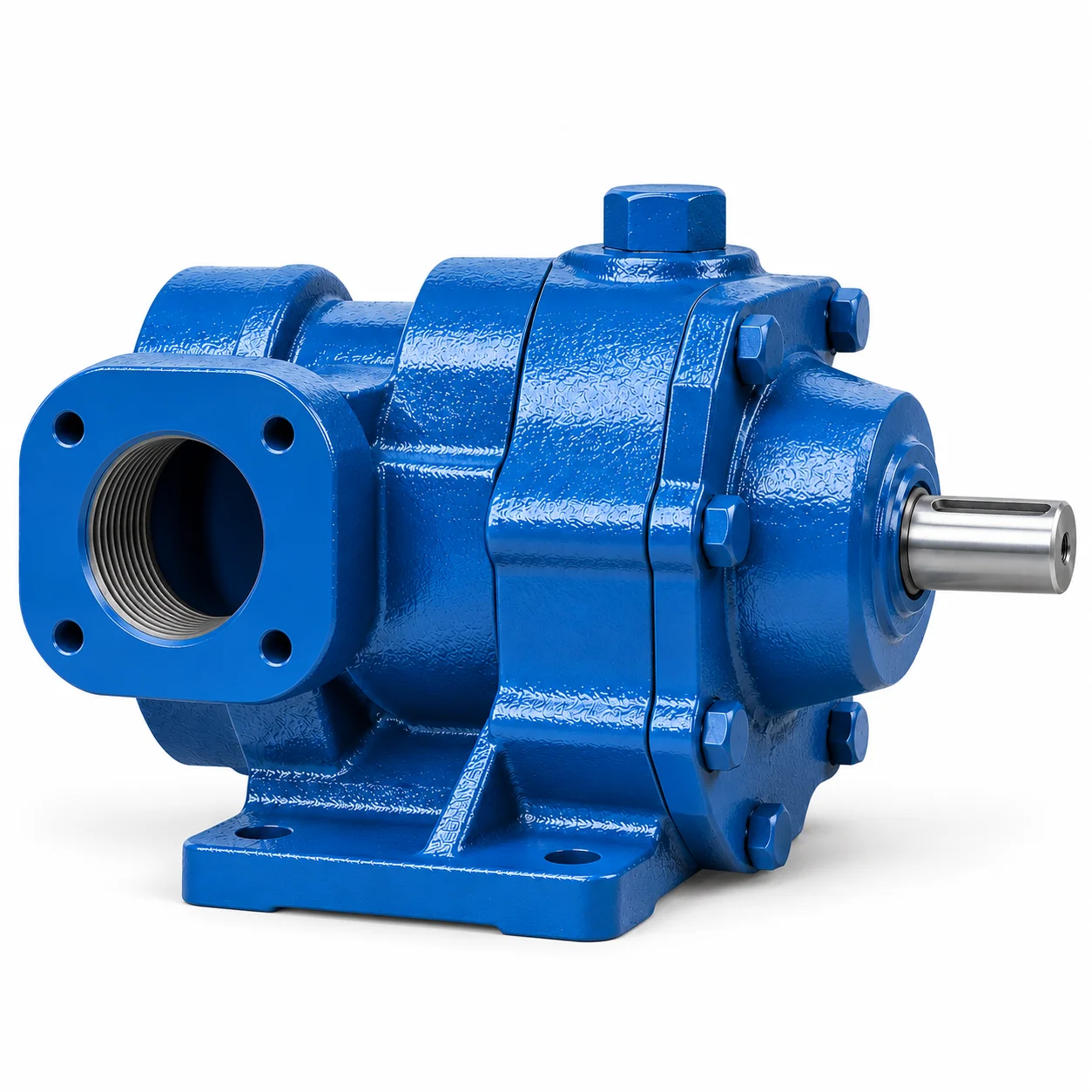

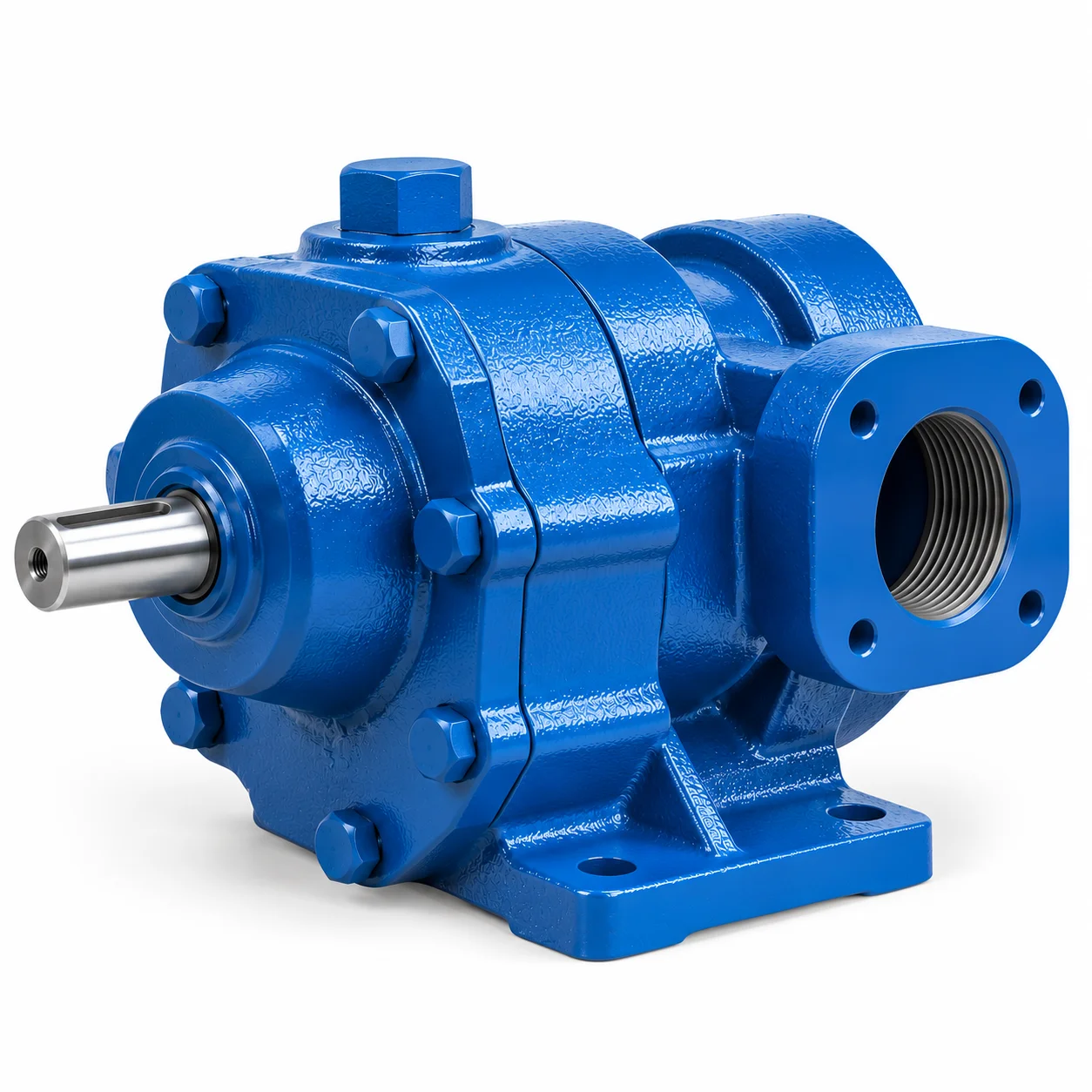

پمپ دنده ای GF.15 ایران تولید

انتخاب صحیح این پمپ به دبی موردنیاز، ویسکوزیته و دمای سیال، فشار سیستم و شرایط لوله‌کشی بستگی دارد. در ادامه، مشخصات GF15 و نکات مهم انتخاب الکتروموتور و نصب آن بررسی می‌شود.

مشخصات فنی پمپ دنده ای GF15 ایران تولید

دبی پمپ دنده ای GF15 چقدر است؟

دبی یا ظرفیت انتقال نشان می‌دهد پمپ در واحد زمان چه حجمی از مایع را جابه‌جا می‌کند. در پمپ‌های دنده‌ای، سرعت گردش شفت از عوامل اصلی تعیین دبی است؛ اما فشار، گرانروی و شرایط مکش نیز بر عملکرد واقعی تأثیر دارند.

طبق جدول عملکرد سازنده، ظرفیت پمپ دنده ای GF15 ایران تولید در دورهای مشخص به شرح زیر است:

بنابراین بالاترین دبی ثبت‌شده در جدول بررسی‌شده برای این مدل، ۱۲۰ مترمکعب در ساعت، معادل ۲۰۰۰ لیتر در دقیقه در دور ۷۰۰ است.

این عدد، ظرفیت کاتالوگی در شرایط مشخص است و نباید آن را به‌عنوان دبی تضمین‌شده برای تمام روغن‌ها، دماها و خطوط انتقال در نظر گرفت. برای سیالات سنگین یا بسیار غلیظ، دور مناسب باید با توجه به شرایط مکش، فشار و توان محرک تعیین شود.

فشار کاری پمپ GF15 ایران تولید

در جدول عملکرد GF15، توان ورودی پمپ در فشارهای ۲، ۴ و ۶ بار ارائه شده است. این اعداد، نقاط بررسی‌شده در کاتالوگ هستند و به‌تنهایی به معنی مناسب بودن همه شرایط کارکرد در فشار ۶ بار نیستند.

فشار موردنیاز پمپ به مقاومت مسیر انتقال وابسته است. طول و قطر لوله، تعداد زانوها، شیرآلات، اختلاف ارتفاع و ویسکوزیته مایع همگی در افت فشار خط نقش دارند.

در انتخاب پمپ دنده ای شش اینچ GF15 باید هم ظرفیت موردنیاز و هم اختلاف فشار کل سیستم مشخص باشد. استفاده از یک پمپ پرظرفیت بدون محاسبه مسیر ممکن است به افزایش مصرف توان یا مشکلات بهره‌برداری منجر شود.

توان ورودی و انتخاب الکتروموتور GF15

با توجه به ظرفیت بالای GF15، انتخاب صحیح الکتروموتور و تجهیزات انتقال قدرت اهمیت زیادی دارد. توان موردنیاز پمپ با تغییر دور، فشار و ویژگی‌های سیال تغییر می‌کند.

جدول زیر، توان ورودی درج‌شده در کاتالوگ ایران تولید را نشان می‌دهد:

این اعداد به شرایط جدول فنی مربوط‌اند و نباید مستقیماً به‌عنوان توان قطعی الکتروموتور انتخاب شوند. برای انتخاب نهایی باید گشتاور راه‌اندازی، تلفات انتقال قدرت، شرایط سیال و ضریب اطمینان مناسب بررسی شود.

برای نمونه، در دور ۷۰۰ و فشار ۶ بار، توان ورودی ثبت‌شده برای سیال سنگین ۴۵ کیلووات است. این مقدار با توان لازم برای انتقال سیالی روان‌تر در فشار پایین‌تر یکسان نیست.

اگر سرعت خروجی الکتروموتور با دور موردنیاز پمپ تفاوت داشته باشد، ممکن است استفاده از گیربکس کاهنده دور یا مجموعه محرک مناسب ضروری باشد.

کاربردهای پمپ غلیظ کش GF15

پمپ غلیظ کش GF15 برای بررسی در سیستم‌های انتقال سیالات صنعتی روغن‌کار با ظرفیت بالا کاربرد دارد. دهانه ۶ اینچ و ظرفیت انتقال کاتالوگی این مدل، آن را به گزینه‌ای قابل بررسی برای خطوطی تبدیل می‌کند که به جابه‌جایی حجم زیادی از مایع نیاز دارند.

برخی کاربردهای قابل بررسی، مشروط به تأیید فنی، عبارت‌اند از:

• انتقال روغن‌های صنعتی و روانکارهای سازگار
• جابه‌جایی بعضی سیالات دارای گرانروی متوسط یا بالا
• خطوط انتقال صنعتی با دبی موردنیاز زیاد
• سیستم‌های گردش یا انتقال روغن با فشار متناسب با مشخصات پمپ
• تجهیزات صنعتی نیازمند پمپ جابه‌جایی مثبت

مناسب بودن GF15 برای یک ماده فقط به غلیظ بودن آن بستگی ندارد. خاصیت روانکاری، دما، ترکیب شیمیایی، وجود ذرات جامد و سازگاری آب‌بندی باید بررسی شوند.

برای گازوئیل، سوخت‌های سبک، مواد شیمیایی یا سیالات خورنده نباید بدون تأیید سازنده، سازگاری قطعات و الزامات ایمنی، این پمپ را مناسب اعلام کرد.

تفاوت روغن سبک و روغن سنگین در عملکرد GF15

در جدول فنی GF15 برای سیال سبک و سنگین، توان‌های متفاوتی ذکر شده است. علت این تفاوت، اثر ویژگی‌های مایع بر مقاومت حرکت قطعات و توان لازم برای انتقال آن است.

گرانروی یا ویسکوزیته نشان می‌دهد یک مایع تا چه اندازه در برابر جاری شدن مقاومت می‌کند. روغن‌های غلیظ‌تر معمولاً به شرایط متفاوتی از نظر مکش، دور و توان محرک نیاز دارند.

ویسکوزیته یک روغن نیز می‌تواند با تغییر دما کاهش یا افزایش پیدا کند. بنابراین برای انتخاب موتور مناسب، دانستن نام تجاری روغن به‌تنهایی کافی نیست و بهتر است گرانروی آن در دمای واقعی کار مشخص باشد.

ارتفاع مکش و طول مسیر انتقال GF15

یکی از پرسش‌های خریداران این است که پمپ دنده ای GF15 ایران تولید از چه عمقی مکش انجام می‌دهد یا مایع را تا چه فاصله‌ای منتقل می‌کند.

برای پاسخ دقیق، باید اختلاف ارتفاع مخزن و پمپ، طول و قطر لوله مکش، تعداد اتصالات، دمای مایع و گرانروی آن مشخص باشد. به همین دلیل نمی‌توان یک عدد ثابت برای ارتفاع مکش یا طول مسیر انتقال همه کاربردها اعلام کرد.

هرچند این مدل ظرفیت انتقال بالایی دارد، اما مسیر مکش نامناسب می‌تواند باعث افت عملکرد و مشکلات عملیاتی شود. انتخاب پمپ قوی‌تر جایگزین طراحی صحیح لوله‌کشی نیست.

همچنین تبدیل مستقیم فشار بر حسب بار به ارتفاع انتقال بدون درنظرگرفتن چگالی و افت فشار مسیر، روش مناسبی برای تعیین عملکرد این سیستم نیست.

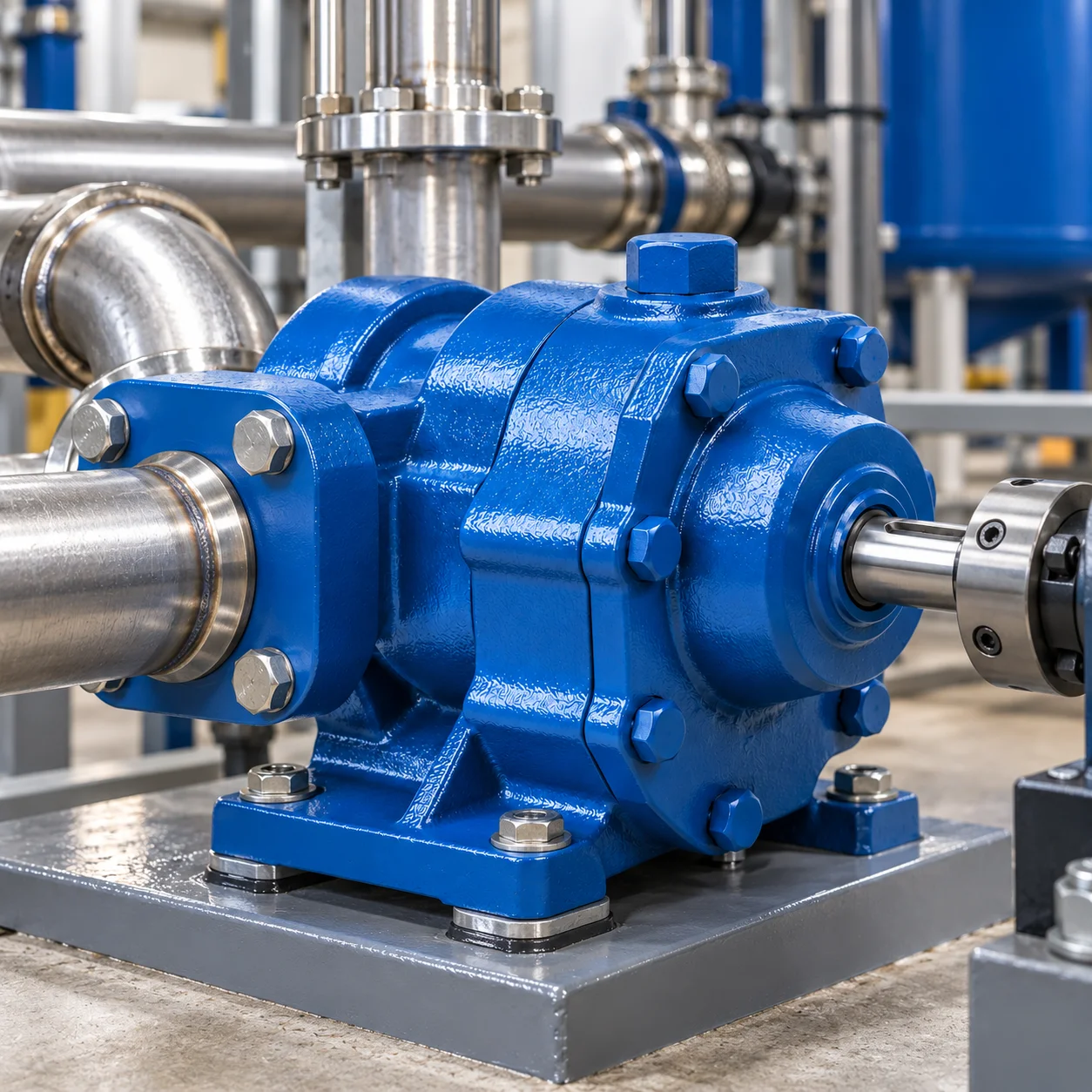

نکات مهم نصب پمپ دنده ای GF15

به دلیل وزن ۳۰۰ کیلوگرمی خود پمپ، طراحی شاسی، نحوه جابه‌جایی و هم‌راستایی مجموعه محرک اهمیت زیادی دارد. نصب باید بر پایه مناسب و با تجهیزات متناسب با وزن مجموعه انجام شود.

پیش از راه‌اندازی لازم است موارد زیر کنترل شوند:

• استحکام شاسی و نحوه مهار مجموعه پمپ
• هم‌راستایی شفت پمپ، کوپلینگ و الکتروموتور
• جهت صحیح دوران طبق مشخصات تجهیز تحویلی
• اتصال مناسب فلنج‌ها و جلوگیری از انتقال بار لوله به پوسته
• آماده بودن مسیر مکش و وجود سیال داخل پمپ
• وجود و عملکرد صحیح تجهیزات حفاظت فشار
• سازگاری آب‌بندی با نوع و دمای سیال

GF15 یک پمپ جابه‌جایی مثبت است؛ بنابراین بسته‌شدن مسیر خروجی بدون حفاظت مناسب می‌تواند باعث افزایش خطرناک فشار شود. وجود و تنظیم سوپاپ اطمینان در مجموعه واقعی تحویلی باید بررسی شود.

از کارکرد خشک و ورود ذرات سخت یا ساینده به محفظه پمپ جلوگیری کنید. برای سیالات با دمای بالا نیز باید مناسب بودن نسخه و آب‌بندی پمپ به‌صورت جداگانه تأیید شود.

مقایسه پمپ GF15 و GF10 ایران تولید

مدل‌های GF10 و GF15 از پمپ‌های بزرگ‌تر سری GF هستند، اما تفاوت قابل‌توجهی در دهانه، وزن و ظرفیت انتقال دارند.

طبق جدول کاتالوگ، دبی GF15 در دورهای مقایسه‌شده تقریباً دو برابر GF10 است. بااین‌حال، استفاده از GF15 تنها زمانی منطقی است که سیستم به این ظرفیت نیاز داشته باشد و شرایط مکش، فشار و توان محرک نیز متناسب با آن طراحی شوند.

اگر دبی موردنیاز کمتر باشد، بررسی مدل‌های کوچک‌تر سری GF می‌تواند به انتخاب اقتصادی‌تر و متناسب‌تر کمک کند.

درباره شرکت ایران تولید

گروه صنعتی ایران تولید از سازندگان ایرانی پمپ‌های دنده‌ای و تجهیزات مرتبط با انتقال سیالات است. محصولات این سازنده در خانواده‌های مختلف، از جمله سری GF و HF، عرضه می‌شوند.

سری GF دارای مدل‌هایی با اندازه دهانه و ظرفیت انتقال متفاوت است. بررسی جدول عملکرد هر مدل به خریدار کمک می‌کند پمپی متناسب با نیاز واقعی خط انتقال انتخاب کند.

سؤالات متداول پمپ دنده ای GF15 ایران تولید

دبی پمپ دنده ای GF15 چقدر است؟

طبق کاتالوگ ایران تولید، دبی این مدل در ۳۰۰ دور برابر ۸۵۰ لیتر در دقیقه و در ۷۰۰ دور برابر ۲۰۰۰ لیتر در دقیقه است.

دهانه ورودی و خروجی GF15 چند اینچ است؟

دهانه ورودی و خروجی پمپ GF15 هر دو ۶ اینچ و از نوع فلنجی هستند.

وزن پمپ GF15 چند کیلوگرم است؟

وزن خالص کاتالوگی این مدل ۳۰۰ کیلوگرم است. وزن مجموعه همراه الکتروموتور، گیربکس، شاسی و بسته‌بندی جداگانه محاسبه می‌شود.

فشار کاری GF15 چند بار است؟

جدول عملکرد این مدل شامل فشارهای ۲، ۴ و ۶ بار است. فشار مناسب برای هر کاربرد باید با توجه به شرایط سیستم و محدودیت‌های تجهیز مشخص شود.

چه الکتروموتوری برای GF15 مناسب است؟

انتخاب الکتروموتور به دور، فشار، نوع و گرانروی سیال و شرایط راه‌اندازی بستگی دارد. توان‌های کاتالوگی برای بررسی اولیه مفید هستند، اما انتخاب نهایی باید مهندسی شود.

آیا GF15 برای روغن غلیظ مناسب است؟

این مدل برای بررسی در انتقال سیالات روغن‌کار سازگار کاربرد دارد؛ اما تناسب آن با روغن غلیظ مشخص باید براساس ویسکوزیته، دما، فشار و شرایط مکش تأیید شود.

آیا پمپ GF15 همراه الکتروموتور عرضه می‌شود؟

این موضوع به نوع کالای عرضه‌شده بستگی دارد. پیش از سفارش باید مشخص شود قیمت مربوط به پمپ تکی است یا مجموعه همراه تجهیزات محرک و کوپله.

خرید و قیمت پمپ دنده ای GF15 ایران تولید

برای خرید پمپ دنده ای GF15 ایران تولید بهتر است ابتدا نوع سیال، گرانروی، دما، دبی موردنیاز، فشار کاری و شرایط مسیر انتقال مشخص شوند.

قیمت پمپ دنده ای GF15 به شرایط عرضه، موجودی و تجهیزات همراه بستگی دارد. برای دریافت اطلاعات فنی، بررسی انتخاب موتور و استعلام قیمت این مدل با مجموعه امین فلو در ارتباط باشید.
